74547 (FA, VA)
Описание

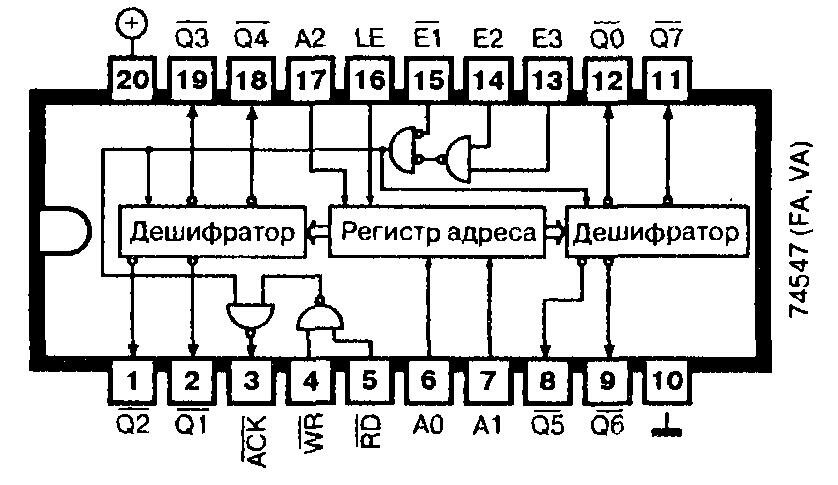

Микросхема 74547 (FA, VA) содержит дешифратор/демультиплексор 3—8 с буферным регистром адреса и выходом подтверждения с открытым коллектором.
Работа схемы
Микросхема 74547 (FA, VA) имеет три управляющих входа E1, Е2 и Е3. Если на вход E1 подаётся напряжение низкого уровня, а на входы Е2, Е3 и LE (разрешение фиксации состояния) — высокого, то происходит дешифрация трёхразрядного двоичного кода и на выбранном выходе Q устанавливается напряжение низкого уровня, в то время как ; на остальных выходах Q сохраняется напряжение высокого уровня. При последующем перепаде напряжения на входе LЕ с низкого уровня на высокий адрес записывается в буферный регистр.
В отдельных случаях входы LE и E1 могут соединяться друг с другом. Если на них подаётся напряжение высокого уровня, то выходы Q отключаются и буферный реестр становится прозрачным. Если на входы LЕ и E1 микросхемы 74F547 поступает напряжение низкого уровня, то адрес записывается и хранится в регистре и выбранный выход отпирается. В нормальном режиме работы на выходе ACK устанавливается напряжение высокого уровня (то есть выход отключен). На этом выходе формируется напряжение низкого уровня, когда входы E1, Е2 и Е3 микросхемы 74F547 переходят в активное состояние, и на входы RD (считывание) или WR (запись) подаётся напряжение низкого уровня.
Применение
Адресный дешифратор в микропроцессорных системах. Производится следующая номенклатура микросхем: 74F547.
Технические данные
| Тип микросхемы |
74F547 |
| Время задержки прохождения сигнала, нс |
8 |
| Ток потребления, мА |
17 |
Дешифратор 74F547
| Входы |
Выходы |
| A1 |
A2 |
A3 |
Q0 |
Q1 |
Q2 |
Q3 |
Q4 |
Q5 |
Q6 |
Q7 |
| 0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| 0 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
| 0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
| 0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
| 1 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
| 1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
| 1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
| 1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
|
Подтверждение микросхема 74F547
| Входы |
Выход |
| E1 |
E2 |
E3 |
RD |
WR |
ACK |
| 1 |
X |
X |
X |
X |
1 |
| X |
0 |
X |
X |
X |
1 |
| X |
X |
0 |
X |
X |
1 |
| 0 |
1 |
1 |
1 |
1 |
1 |
| 0 |
1 |
1 |
0 |
X |
0 |
| 0 |
1 |
1 |
X |
0 |
0 |
|
Состояние буферного регистра и выходов микросхемы 74F547
| Входы |
Состояние буферного регистра |
Выходы дешифратора |
| E1 |
E2 |
E3 |
LE |
| 0 |
1 |
1 |
1 |
Прозрачный |
Адреса на входах дешифрируются (Qn = 0) |
| 0 |
1 |
1 |
0 |
Запись и хранение |
Записанные адреса дешифрируются (Qn = 0) |
| 1 |
X |
X |
1 |
Прозрачный |
Qn = 1 (напряжение высокого уровня) |
| 1 |
X |
X |
0 |
Запись и хранение |
|
| X |
0 |
X |
1 |
Прозрачный |
|
| X |
0 |
X |
0 |
Запись и хранение |
|
| X |
X |
0 |
1 |
Прозрачный |
|
| X |
X |
0 |
0 |
Запись и хранение |
|
|
